特種車通信天線防雷器技術要求

一、天線防雷器接口

一端為N-K插座，螺紋；

一端為N-J插頭，螺紋；

二、天線防雷器抗雷電要求

在間接雷擊雷電電磁脈沖環境下能夠正常工作，應滿足《GJB6784-2009軍用地面電子設施防雷通用要求》中的二級防雷要求。

三、滿足應力篩選試驗要求

1)天線防雷器溫度循環試驗

表1   溫度循環試驗要求及條件

序號	項目	條件
1	溫度范圍	-40～+70℃
2	溫度變化率	10℃/min
3	高低溫保持時間	高低溫各保持1小時。
4	循環次數	10次
5	無故障循環數要求	溫循后檢測無故障，若檢測出現故障，修復后要補做2個無故障循環
6	監測方式	升溫和高溫保持階段監測是否正常工作。

2)隨機振動

表2   隨機振動試驗要求及條件

序號	項目	條件
1	頻率范圍	20～2000Hz
2	功率譜密度（PSD）	20～80Hz 3dB/oct 80～350Hz 0.01g2/Hz 350～2000Hz -3dB/oct
3	均方根加速度（Grms）	3.03g
4	振動軸向數（依次或同時施加）	3軸。
5	振動時間	三軸依次施加，每向5min
6	無故障振動時間要求	若缺陷剔除階段出現故障，修復后要補做無故障振動，依次施加
7	監測方式	模件（組件）振動后檢測。
8	備注	凡是帶減振裝置的產品，要求去減振裝置

隨機振動試驗按GJB1032-90《電子產品環境應力篩選方法》中的第6章進行。

3)整機老煉試驗

老煉采用常溫老煉，也可視情選擇高溫老煉、常溫加高溫老煉，老煉試驗條件見表。推薦選擇使用高溫老煉的方式進行。老煉試驗按QJ908A-98《電子產品老煉試驗條件》的規定進行。

表3   老煉篩選條件及要求

序號	試驗方法	溫度（℃）	累計時間(h)	電應力
1	常溫	15～35	200	設備在額定電源電壓下進行老煉，也可按設備技術要求選擇部分時間在電源上限電壓和下限電壓條件下進行老煉。上限電壓和下限電壓工作時間各不小于2h。
2	高溫	45±3	≥100

四、天線防雷器環境試驗要求

1）工作溫度

-40℃～+70℃；

2）貯存溫度

-55℃～+70℃；

3）低氣壓

a)     氣壓要求：54kPa；

b)     試驗時間：以不大于10kPa/min的速率將試驗箱內壓力降到規定氣壓，保壓30min，然后在此壓力下完成性能檢測。

c)     試驗按GJB150.2A-2009《軍用設備實驗室環境試驗方法 第2部分：低氣壓（高度）試驗》中的第7章進行。

4）溫度沖擊

a)   試驗溫度：低溫取-40℃，高溫取+70℃；

b)   試驗時間：每個循環高低溫各保持2h，共進行3個循環。

c)   試驗過程按GJB150.5A-2009《軍用設備實驗室環境試驗方法 第5部分：溫度沖擊試驗》中的第7章進行。

5）交變濕熱

a)     高溫高濕階段：溫度+60℃，相對濕度95%；

b)     低溫高濕階段：溫度+30℃，相對濕度95%；

c)     試驗時間：10個循環，一個循環24h。

d)     試驗過程按GJB150.9A-2009《軍用設備實驗室環境試驗方法 第9部

分：濕熱試驗》中的第7章進行。

6）沖擊試驗

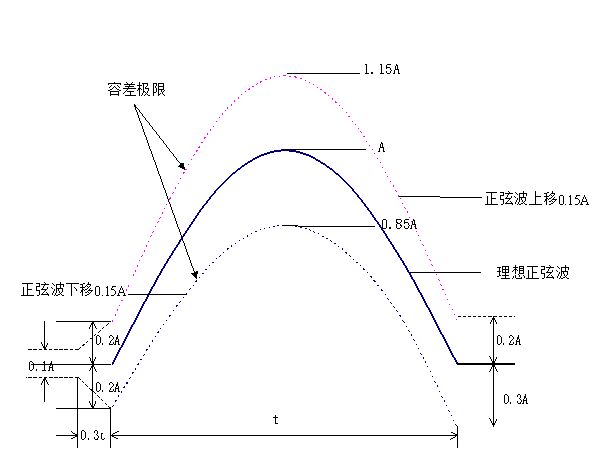

半正弦波沖擊脈沖考核的波形和容差要求見下圖。試驗時設備加電。

圖1  半正弦波沖擊脈沖考核的波形和容差要求

半正弦波沖擊試驗條件見下表。

表4   半正弦波沖擊試驗條件

狀態	峰值加速度A	持續時間	加載方向	每向次數
工作狀態	40g	11ms	三向	3

試驗程序參照GJB150.18A-2009《軍用裝備實驗室環境試驗方法 沖擊試驗》中“試驗五：基本設計試驗”第4項的相關規定。

7）模擬機動運輸試驗

a) 先進行篩選試驗中的隨機振動驗收試驗，待該振動試驗合格后再進行此項試驗，且隨機振動試驗的持續時間不得累計到此項試驗持續時間內；

b) 試驗容差：功率譜密度在整個試驗頻率范圍內的偏差應在規定值得+2dB、-1dB以內；統計自由度值不小于120；

c) 模擬運輸狀態安裝的設備，如固有頻率高于8Hz，試驗頻率可從5Hz開始，功率譜如圖所示；

d) 振動量級：以設備的方向為準，方向不同振動量級不同，具體試驗條件具體見表；

e) 模擬機動運輸試驗過程中，設備加電工作。

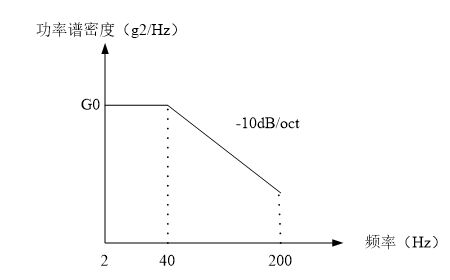

圖2  模擬機動運輸振動試驗譜形

表5   模擬機動運輸試驗振動試驗條件

加載方向	頻率范圍（Hz）	G(g2/Hz)	均方根值（g）	試驗譜形	持續時間(min)
Y、Z	2～200	0.015	0.9	見圖	每向300
X		0.0065	0.6	見圖
注：X方向為車前進方向，Y方向為垂直地面方向，Z方向為車橫側向。

8）天線防雷器公路機動運輸試驗

   天線防雷器裝車后進行20000km機動運輸試驗，此項試驗為定型鑒定試驗，試驗組合必須經過機動運輸試驗才能定型。

9）霉菌試驗

 試驗在恒定濕溫度條件下進行，期中：

a)   試驗溫度和濕度：試驗在溫濕度交變循環條件下進行；每24h循環一次，前20h保持溫度30、相對濕度90%，在以后的4h中，保持溫度25℃、相對濕度90%最少2h，用于溫濕度變化的時間最長為2h，變化期間溫度保持在24～31℃之間，相對濕度不得小于90%。

b)   試驗菌種：黑曲霉、黃曲霉、雜色曲霉、繩狀青霉、球毛殼霉；

c)   考核等級：不大于2級，具體見GJB150.10A-2009中5.3條；

d)   試驗周期:28天。

10）耐鹽霧

             選用耐鹽霧材料。
