直流電如何安裝浪涌保護器？
直流電源防雷浪涌保護器相對交流SPD防雷器的應用場景少一些，所以很多朋友對直流浪涌保護器的安裝接線不是很熟悉。
那么，直流電如何安裝浪涌保護器呢？
根據防雷浪涌保護器選型經驗，中為防雷從如下內容介紹：
直流浪涌保護器的安裝接線主要分為串聯和并聯兩種方式：
1、串聯安裝
串聯式直流浪涌保護器主要用于5V、12V和24V等低電壓直流電，防雷器為串聯接線，內部設置多級防護。

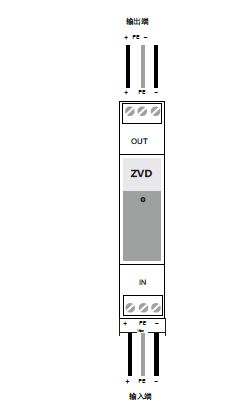

如下圖所示，直流電源線路的正極和負極線路串聯接入直流浪涌保護器的+和-端子上，地線接入防雷器的PE端子即可。
這種串聯式的直流浪涌保護器最大接入線徑≤2.5平方，防雷器最大負載電流為2A，固定方式為35mm標準導軌安裝。
2、并聯安裝
并聯式直流浪涌保護器可以用于12VDC~1500VDC系統，因為沒有負載電流的要求，所以廣泛應用于各種大電流直流系統，比如光伏發電、通信直流電源等。
該產品安裝方式和交流2P的浪涌保護器有點類似，將直流電的正極和負極并聯接入防雷器的+和-端子，在從PE端子接出地線進行接地即可。
并聯安裝的直流浪涌保護器通流量為標稱20kA最大40kA的產品，推薦安裝線徑是正負極線路≥2.5平方，地線≥6平方。
前端后備保護器F2推薦為32A左右的開關或熔斷器。

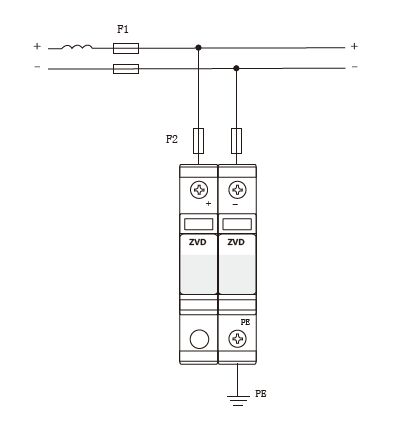

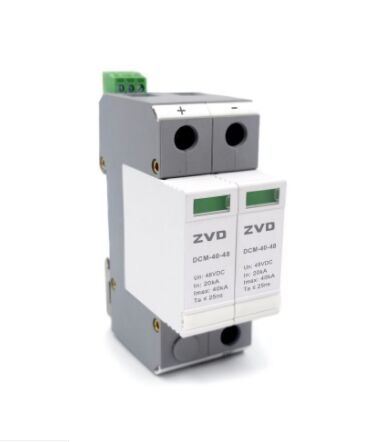

實物圖和安裝接線圖如下所示：
詳細的直流浪涌保護器產品介紹可以點擊查看：http://m.cn-sublime.com/dcspd/
總結：以上就是關于直流電如何安裝浪涌保護器的介紹，需要先根據電壓和電流等級選擇串聯或者并聯，在根據上面的安裝接線介紹進行安裝即可。
