三相BC級電源防雷器和單相B+C級浪涌保護器是什么產品？

2022-10-12 · 閱讀552

我們知道，浪涌保護器級別除了一二三級，還有BCD級的說法。

一般T1試驗或T2大通流（Imax≥60kA）的二級浪涌是B級防雷，二級40kA防雷器為C級。

那么，三相BC級電源防雷器和單相B+C級浪涌保護器是什么產品？

一般來說分為以下幾種情況：

1、單個產品同時具備B級防雷和C級防雷兩種能力。

同一個產品，同時通過了B級T1試驗10/350us浪涌沖擊和C級T2試驗8/20us浪涌沖擊兩種能量沖擊的，可以叫做B+C防雷器。

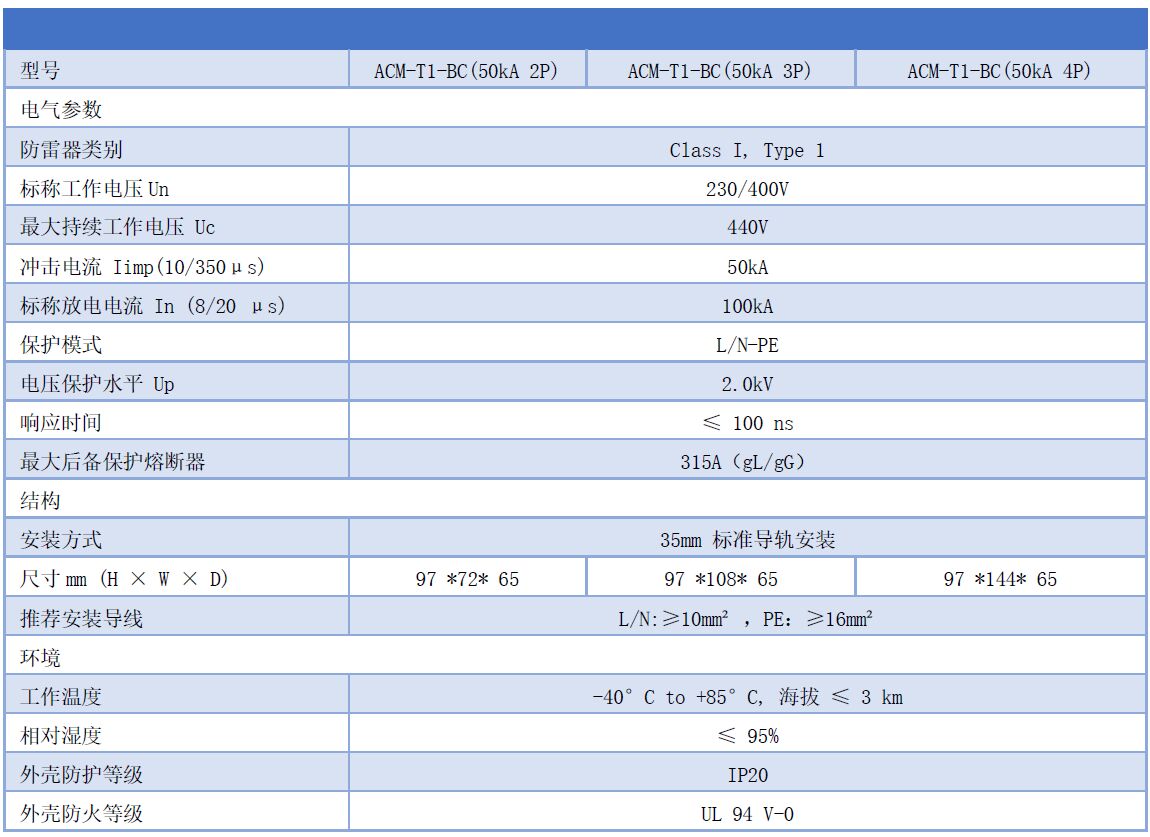

比如中為公司的ACM-T1-BC 50kA 4P這款產品，可以耐受T1試驗Iimp50kA(10/350us)，同時可以耐受T2試驗In:100kA（8/20us）。

在各種浪涌波形沖擊下均可耐受，而且Up≤2.0kV，通流量大、殘壓低、保護效果好！

2、由一套B級浪涌保護器加一套C級電源防雷器組合而成的產品。

這種情況多見于高速公路機電系統的防雷要求，最常見如：SPD1：三相開關型（10/350us）和限壓型（8/20us）防雷器件組；

SPD2：單相開關型（10/350us）和限壓型（8/20us）防雷器件組；

這里的SPD1和SPD2就是由2套防雷器組合而成的，一套一級（B級），一套二級（C級），組合起來就是B+C！

SPD1為三相BC級電源防雷器，一般在可變情報板等三相外場監控設備：在電源配電箱的開關前設置SPD1三相防雷器件組。

SOD2安裝在攝像機、車輛檢測器、光照度檢測器、能見度檢測器、交通信號燈等單相外場監控設備的電源配電箱內。

主要參數如下：

①SPD1 三相BC級電源防雷器

本設備安裝4只開關型和4只限壓型防雷器。每一只開關型防雷器可以抵御和吸收10/350微秒的直擊雷電流35千安培;每一

只限壓型防雷器可以抵御和吸收8/20微秒的最大放電電流40千安培。
SPD1防雷器件組可以抵御相線及中性線對地線排140千安培的直擊雷電流
(L1-PE/35kA; L2-PE/35kA; L3-PE/35kA; N-PE/35kA)。
SPD1為具有能量配合型的防雷器件組，保護電平小于等于0.9kV。
在輸入端地線上安裝無源雷擊計數器。
具備故障指示功能。

②SPD2 單相B+C級浪涌保護器

本設備安裝2只開關型和2只限壓型防雷器。每一只開關型防雷器可以抵御和吸收10/350微秒的直擊雷電流35千安培;每一只限壓型防雷器可以抵御和吸收8/20微秒的最大放電電流40千安培。
SPD2 防雷器件組可以抵御相線及中性線對地線排70千安培的直接雷電流。
(L-PE/35kA; N-PE/35kA)。
SPD2 為具有能量配合型的防雷器件組，保護電平小于等于0.9kV。
在輸入端地線上安裝無源雷擊計數器。
具備故障指示功能。

以上內容就是關于三相BC級電源防雷器和單相B+C級浪涌保護器的介紹，標準其實沒有B+C防雷的要求，主要是為了適應惡劣環境各防雷廠家研究出的特殊產品。
