浪涌保護器用多少平方線？防雷器導線和地線用線標準!

2022-03-30 · 閱讀15560

電工朋友在安裝浪涌保護器（防雷器）時，經常會問20kA、40kA、60kA、80kA、100kA等浪涌保護器連接導線和連接地線用多大多粗的線徑，是否有用線標準？

是的，這個問題是很重要的，因?yàn)槔擞勘Ｗo(hù)器防雷器安裝時用的線徑會影響產品泄放浪涌的效果，泄放通道不匹配就無法起到好的防雷保護效果了！

那么，浪涌保護器（防雷器）安裝時要用多大的線，是否有標準可以參考呢？

廣東中為防雷根據多年防雷經驗，從如下幾個方面給大家介紹：

1、防雷標準對浪涌保護器線徑的要求

浪涌保護器作為專業的電氣產品，自然有其對應的各種標準，目前針對浪涌保護器防雷器安裝接線線徑問題的標準主要有2個：

GB50057-2010 建筑物防雷設計規范

GB50343-2012建筑物電子信息系統防雷技術規范

以上兩個標準對浪涌保護器線徑要求均有說明。

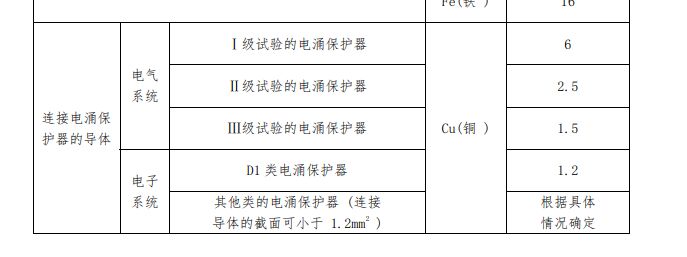

①GB50057-2010標準對浪涌保護器接線線徑說明如下：

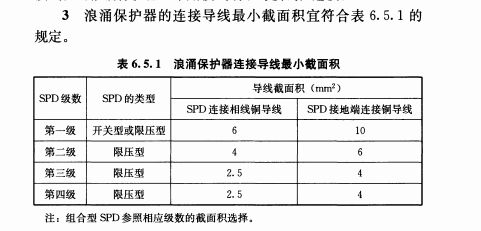

②GB50343-2012對浪涌保護器接線線徑標準說明如下：

從以上對比可以看出50343相較于50057對線徑的要求更詳細一些。針對浪涌保護器的一二三四級都做了詳細的說明，導線和地線的線徑都做出了明確的指導，大家接線時可以按此要求。

第一級浪涌保護器導線用6平方，地線用10平方。

第二級浪涌保護器導線用4平方，地線用6平方。

第三級浪涌保護器導線用2.5平方，地線用4平方。

第四級浪涌保護器導線用2.5平方，地線用4平方。

PS：關于信號浪涌保護器的接線線徑要求可以點擊查看：http://m.cn-sublime.com/knowledge/0330390.html

2、不同通流量的浪涌保護器線徑區分

根據廣東中為防雷多年的防雷經驗，浪涌保護器的接線線徑和通流容量應該進行匹配！

比如100kA的浪涌保護器我們就建議導線和地線分別使用10平方和16平方。

這里可能會有朋友會疑問，為什么二類浪涌保護器導線和一類一樣粗，甚至超出標準要求很多？

這是因?yàn)?00kA和120kA這種沖擊能量級別是很大的，用的線太細會直接燒斷，所以浪涌保護器用多少平方線，也要根據浪涌保護器通流量來計算，不同的通流量的防雷器浪涌保護器用的導線粗細可不能一概而論。

以下是我司建議：

①T1類一級浪涌保護器建議導線采用10mm2，地線采用16mm2；

②T2類浪涌保護器100kA/120kA這個級別的浪涌保護器導線采用10mm2，地線采用16mm2，

③T2類浪涌保護器60KA和80kA的導線用6平方，地線用10平方；

④T2類浪涌保護器20kA和40kA的導線用2.5平方，地線用6平方。

總結：以上就是關于浪涌保護器（防雷器）用多少平方線和標準說明和實際建議，做電氣施工時可不能偷工減料，一定要符合要求，這樣浪涌保護器才能當好防雷衛士！
