產品概述：

ACM-T1-BC系列產品為T1（10/350μs）試驗一級浪涌保護器，滿足國標對一級防雷的要求。主要用于交流配電系統第一級雷電浪涌過電壓防護，用于保護電氣電子設備免受雷電電磁脈沖感應電壓、操作瞬態和諧振（<100μs）過電壓的影響。廣泛應用于通信設備、電力、安防、交通、工控等領域電源保護。

一級浪涌保護器結構選型說明：

4P結構用于TN-S及TT供電系統

3P結構用于TN-C及IT供電系統

2P結構用于單相供電系統

配套后備保護器：

型號：ZVSCB-T1-25（4P/3P/2P可選）

產品詳情可以點擊查看：http://m.cn-sublime.com/scb/081863.html

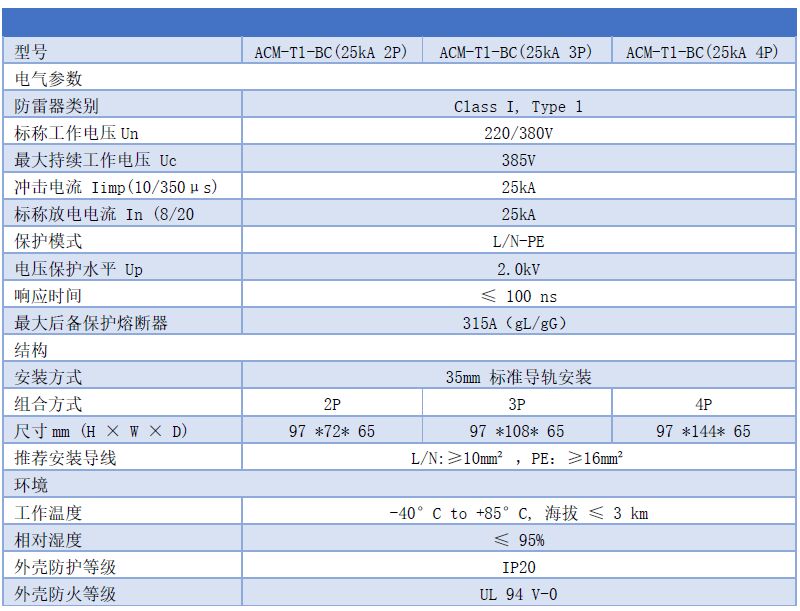

詳細參數：

產品樣本只涉及代表性產品,如需定制產品規格及參數,請來電咨詢

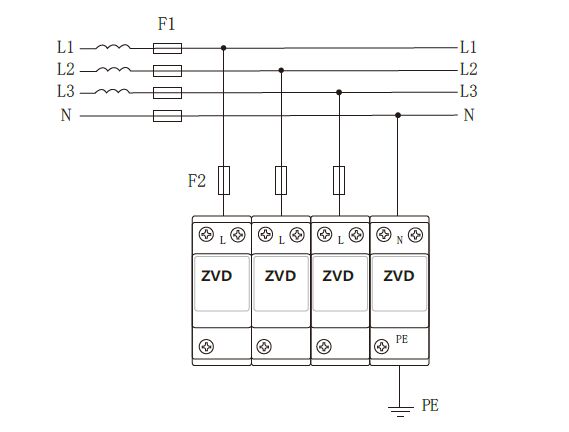

產品接線圖（以4P為例）：



安裝說明：
25kA一級浪涌保護器需安裝在防水環境以及無劇烈震動場所；
確保浪涌保護器最大持續工作電壓滿足實際使用要求；
連接浪涌保護器的電線應盡可能短而直，接線總長度宜控制在0.5米以內，不要出現急彎或環路；
先裝地線，再安裝其它導線，上電前應檢查線纜與接線端子之間的連接是否牢固,接地是否可靠；
SPD前端應串接后備保護熔斷器F2，F2的額定電流值不應大于主線路熔斷器F1以及SPD最大后備保護熔斷器的額定電流值 ；
