戶外交流220V小功率配電柜用C級還是D級防雷器，滿足防雷要求嗎？

2023-04-25 · 閱讀599

防雷規范對電源防雷器的選型要求和功率關系不大，主要是依據現場可能遭受的預期雷電浪涌電流來選防雷器大小。

有些戶外小功率單相電220V配電柜會碰到電源防雷器的選型問題，例如監控配電箱、戶外防水配電箱、通信電源等設備。

這些設備安裝于戶外，功率很小，但是雷擊風險并不低，目前市面上通常用的是C級ACM-40系列防雷器或D級ACM-20系列防雷器。

那么，戶外交流220V小功率配電柜用C級還是D級防雷器，滿足防雷要求嗎？

根據電源防雷器配置經驗，中為防雷從如下內容介紹：

1、根據主斷路器額定電流來確定

戶外小功率配電箱一般開關都是10、16A、25A、32、63A這種級別，10A和16A的更為常見。

之前我們寫過一篇文章：如何根據空開的大小選防雷器，里面有講到空開有一個參數，我們稱之為：耐浪涌沖擊不脫扣值。比如16A開關約耐受10kA左右的浪涌沖擊不跳閘，32A的開關約能耐受30kA的浪涌沖擊。

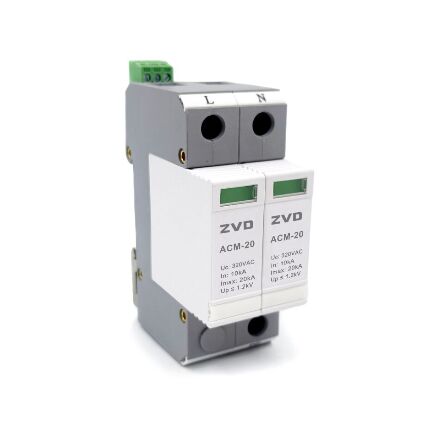

所以根據這個經驗，如果配電箱主開關在32A以下，防雷器配D級ACM-20/2P這個型號，防雷參數是標稱放電電流 ln(8/20μs):10kA最大放電電流Imax(8/20μs):20kA，詳細參數可以點擊查看：http://m.cn-sublime.com/erleispd/43.html。

如果主開關在32A及以上情況下，可以配C級ACM-40/2P這款防雷器，最大放電電流可達40kA，詳細參數可以點擊查看：http://m.cn-sublime.com/erleispd/44.html。

2、根據配電箱所處位置的雷擊風險來確定

有時客戶會說，我直接都配C級的行不行，這樣是可以的，40kA兼容20kA，主要是會增加一定的成本。

再一個就是D級ACM-20/2P防雷器的Uc是320V，C級ACM-40/2P的uc是385V，同等浪涌沖擊下，C級的這款比D級防雷器的殘壓會高二三百伏。

比如都用10kA沖擊，ACM-20/2P的殘壓是1.2kV，ACM-40的殘壓是1.5kV，設備耐壓足夠的話就都沒問題，設備耐壓低就選D級的。

3、總結

對于交流220V小功率配電柜，使用C級和D級防雷器都可以一定程度上滿足防雷要求，但是否足夠需要根據具體情況進行綜合評估和考慮。

D級防雷器的額定浪涌電流通常在5kA到10kA之間，能夠承受一定的浪涌電流，可以有效地保護一些較為簡單的電氣設備免受雷電等電氣干擾的影響。然而，是否足夠需要綜合考慮多種因素，如雷擊頻率、雷擊強度、工作環境、設備重要性等。

如果配電柜所處的環境雷擊頻率較低，雷擊強度較弱，配電柜中的設備重要性較低，那么使用D級防雷器可以滿足基本的防雷要求。但如果環境雷擊頻率較高，雷擊強度較強，或者配電柜中的設備重要性較高，那么可能需要選擇更高等級的防雷器或者采用多級保護措施，以確保設備的安全運行。

因此，針對具體的配電柜防雷需求，建議根據實際情況進行評估和選擇，以提供更加有效的防雷保護措施。
