canbus通訊信號線如何選擇防雷器？

2022-05-07 · 閱讀288

浪涌電壓除了會沿電源線侵入設備，信號線也是其引入的渠道之一。所以，對設備的保護除了安裝電源浪涌保護器，還要兼顧信號防雷。

戶外信號設備如果通過canbus通訊信號線傳輸信號，需要在信號線上安裝canbus通訊防雷器SPD。

那么，canbus通訊信號線如何選擇防雷器？

根據信號防雷器選型經驗，中為防雷從如下內容介紹。

1、確定信號線是幾線制。

CANBus系統通過相應的CAN接口連接工業設備，如限位開關、光電傳感器、管道閥門、電機啟動器、過程傳感器、變頻器、顯示板、PLC和PCI工作站等。

一般采用2芯的雙絞屏蔽電纜，所以防雷器需要選擇2線保護的信號防雷器。

2、確定傳輸速率。

Can的傳輸速率與總線長度相關，最高可以達到1Mbⅰt/s，一般國內使用的速率是100k~500kb每秒。

所以防雷器的傳輸速率滿足信號線傳輸要求即可。

3、確定線上電壓。

CANbus總線線上電壓不會超過5V，防雷器的Uc在5V以上就可以滿足使用需求。

4、產品選型。

canbus通訊信號防雷器在滿足以上三點要求的同時，需滿足系統的防雷要求。

推薦選用C2測試等級，通流量可達10kV&5kA的產品。

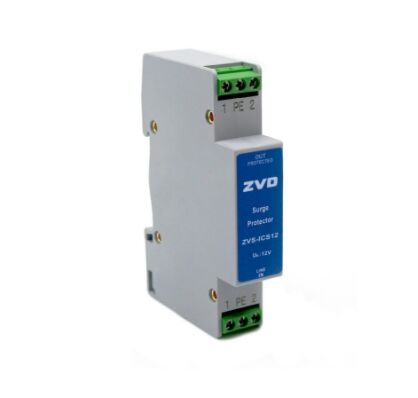

品牌：ZVD/中為
產地：深圳
廠家：廣東中為智能防雷技術有限公司

名稱：控制信號防雷器
型號：ZVS-ICS12
主要參數：
標稱工作電壓Un:12V
沖擊耐受能力: X-X&X-C:10kV&5kA（1.2/50μs&8/20μs）
最大放電電流:10kA
插入損耗:≤0.5dB
保護路數:1路（2線）
接口形式:壓接式端子

詳細介紹：http://m.cn-sublime.com/gkspd/69.html

5、安裝方式。

產品串聯在can總線中，防雷器的輸出對著被保護的設備，比如防雷器裝在PLC處，防雷器的OUT端口對著PLC。

注意輸入和輸出的信號線路不能捆扎在一起，避免二次感應到浪涌電壓。

以上內容就是關于canbus通訊信號線如何選擇防雷器的介紹，選擇時滿足傳輸性能要求和防雷要求即可。
