浪涌保護器1.8kv跟2.5kv是什么產品的參數？中為防雷帶你了解！

2023-06-16 · 閱讀1790

近日有電氣廠商在浪涌保護器圖紙上發現兩個參數：1.8kV和2.5kV，咨詢過來問這是什么參數，說看上去像是額定工作電壓。

那么，浪涌保護器1.8kv跟2.5kv是什么產品的參數，兩者有啥區別呢？

我們知道，浪涌保護器的重要參數有很多，比如最大持續工作電壓Uc、標稱放電電流In、最大放電電流Imax、響應時間、防護等級等等。

這里的1.8kv和2.5kV看上去像是電壓級別，其實不然，這2個值是浪涌保護器電壓保護水平Up的值。

1、1.8kV指的是二級浪涌保護器的Up值

二級浪涌保護器的通流量一般為標稱放電電流20、30、40、50、60kA等規格。所以二級浪涌保護器的up值也分為很多種。

一般來說當最大持續工作電壓為385VAC時，標稱20kA的浪涌保護器Up值為1.8kV，標稱放電電流30kA的Up值為2.0kV，40kA的為2.1kV，50kA的為2.2kV。

以上規律大家可以看出來，當Uc固定時，浪涌保護器的標稱放電電流約大，其Up值必然會越高。

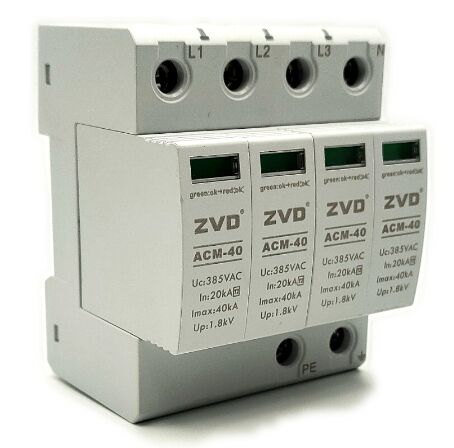

所以，1.8kV指的的是Uc385VAC、In20kA的浪涌保護器，中為防雷ACM-40系列就屬于Up1.8kV的二級浪涌保護器，如下圖所示：

當然，如果Uc值變化了，浪涌保護器的Up要等于1.8kV時，其In也會變化。比如當浪涌保護器Uc為320VAC時，一般In為30kA時，Up才會等于1.8kV，因為最大持續工作電壓Uc越低，Up也會越低。

2、2.5kV指的是一級電涌保護器的Up

一級浪涌保護器安裝在第一級防雷位置，一般安裝于總配電室等環境。國標對一級浪涌保護器Up的要求是小于等于2.5kV，所以國內所有浪涌保護器廠家生產的用于380V/400V配電系統的第一級SPD，其Up都是≤2.5kV的。

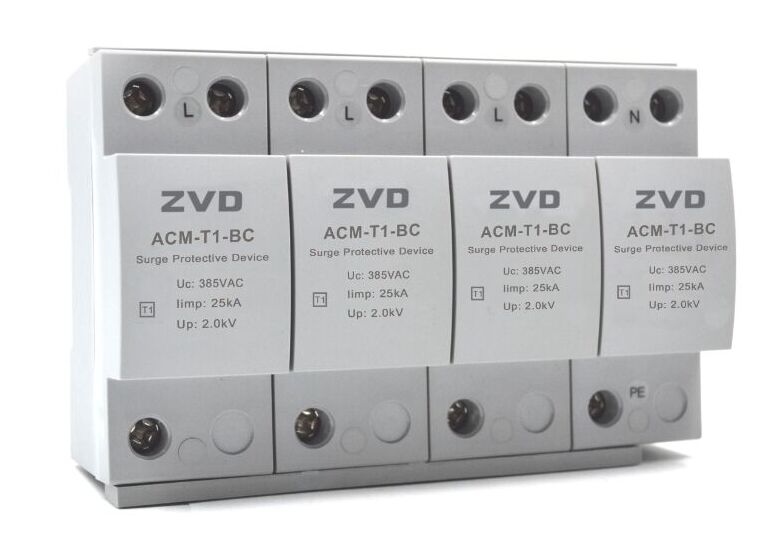

因為總配電柜內設備耐壓等級一般較后級配電柜高，所以一級浪涌保護器的up相對二級浪涌的Up會高一些，如下圖所示為一級浪涌。

綜合上述，該項目電氣圖紙要求的浪涌保護器18kV和2.5kV不是電壓級別，是一級和二級浪涌保護器的保護水平Up值，該值一般同等情況下（Uc和In或Iimp一致）越低越好。

當然，我們也不能一味求低，一般推薦SPD浪涌保護器的Up低于設備耐壓值的0.8倍即可。
