浪涌保護器t2級,up≤2.1kv,in≥40ka什么意思？

2023-06-24 · 閱讀1361

用于電力系統的浪涌保護器分為一級二級三級，不同等級的浪涌保護器肩負著不同的抗浪涌任務。

最近有客戶咨詢一款浪涌保護器，其參數設計為：t2級、up≤2.1kv、in≥40ka。

客戶對浪涌保護器參數不是很懂，所以想問下怎么配置型號。

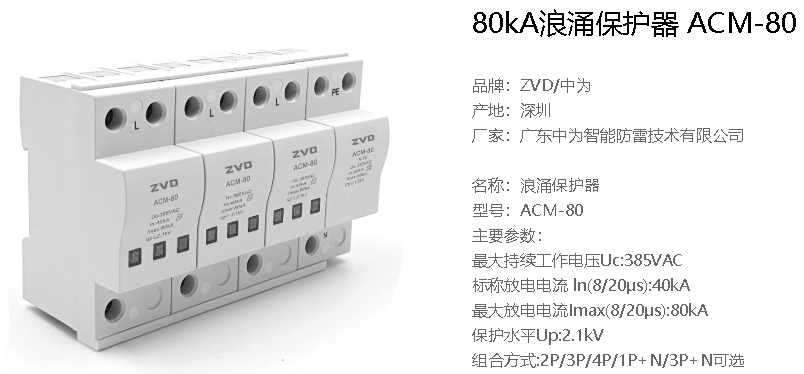

根據以上參數，中為防雷配置了ACM-80系列浪涌保護器，滿足招標參數要求。

主要參數要點如下：

1、T2級

這個參數是浪涌保護器的測試類型，T2級的測試波形為8/20us，根據此要求可以得出需要選擇8/20us測試的二級浪涌保護器。

如果是一級浪涌保護器，就是T1級，測試波形為10/350us。

一級安裝于總配電柜，二級浪涌安裝于分配電柜，也可以根據安裝位置看看圖紙是否設計錯誤，如果該裝T1級浪涌保護器的位置安裝了T2級，是不符合防雷標準要求的。

2、up≤2.1kv

這個參數指的是浪涌保護器的電壓保護水平Up，這個值和浪涌保護器的最大持續工作電壓Uc，以及標稱放電電流In是正比關系。

這里要求≤2.1kV，選擇的時候就需要注意了，這里的單位是小于等于號，所以浪涌保護器Up可以小于2.1kV，不是必須就是2.1kV，中為防雷二級浪涌保護器ACM-80系列就滿足這個要求。

3、in≥40ka

In指的是浪涌保護器的標稱放電電流，浪涌保護器可以耐受這個值15次以上的沖擊而不損壞。

比如這里是40kA，就相當于選的浪涌保護器需要耐受40kA的沖擊15次以上，這個級別的產品算是大通流量了，滿足絕大部分的環境了。

一般二級浪涌選in20kA和In40kA的產品較為普遍，可以根據設備的重要程度和項目預算來選擇。

PS：除了以上三個參數，還有一個比較重要的參數：最大持續工作電壓Uc，Uc的選擇要和系統匹配，一般三相380V選Uc385V的就可以了。
